RC-9产品系列变频器
产品详情
性能数据
转矩响应：20ms（无 PG 矢量控制）
启动转矩：1.0Hz，150%额定转矩（V/F 控制）
0.5Hz 可达 180%转矩（无 PG 矢量控制）
控制精度：1%额定同步转速（V/F 控制）
0.3%额定同步转速（无 PG 矢量控制）

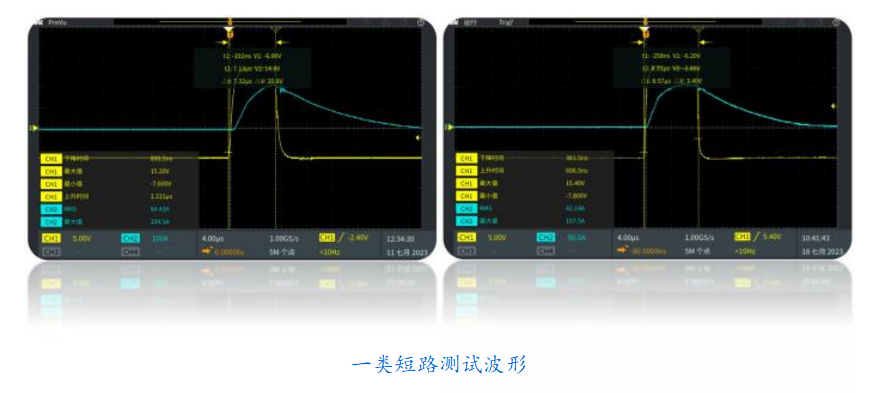

短路数据
短路保护时间：5-9us，均在 IGBT 模块 10us 短路耐受能力范围之内。RC-9 全功率每一台机器都能够经受住多次短路冲击。
质量管控
选用的每一种物料都必须通过工程师的极限实验。物料采购从源头把关，确保每一颗物料货源可靠，产品每一道工序都质检合格才能通过，每一台机器都经过单板功能测试、整机功能测试、24 小时高温老化、满负载 3s 加减速实验共 5 项测试。产品测试合格才能出厂。
|
项 目 |
功能描述 |
||
|
基本功能 |
最高频率 |
矢量控制：0～500Hz V/F 控制：0～500Hz |
|
|
载波频率 |
0.5kHz～16kHz 可根据负载特性， 自动调整载波频率。 |
||
|
输入频率分辨 率 |
数字设定：0.01Hz 模拟设定：最高频率 ×0.025% |
||
|
控制方式 |
开环矢量控制(SVC) 闭环矢量控制(FVC) V/F 控制 |
||
|
启动转矩 |
G 型机：0.5Hz/150% (SVC)；0Hz/180% (FVC) P 型机：0.5Hz/100% |
||
|
调速范围 |
1：100 (SVC) |
1：1000 (FVC) |
|
|
稳速精度 |
±0.5% (SVC) |
±0.02% (FVC) |
|
|
转矩控制精度 |
±5% (FVC) |
||
|
过载能力 |
G 型机：150% 额定电流 60s；180% 额定电流 3s。 P 型机：120% 额定电流 60s；150% 额定电流 3s。 |
||
|
转矩提升 |
自动转矩提升；手动转矩提升 0.1%～30.0% |
||
|
V/F 曲线 |
三种方式：直线型；多点型；N 次方型 V/F 曲线 (1.2 次方、1.4 次方、1.6 次方、1.8 次方、2 次方) |
||
|
V/F 分离 |
2 种方式：全分离、半分离 |
||
|
加减速曲线 |
直线或 S 曲线加减速方式。 四种加减速时间，加减速时间范围 0.0～6500.0s |
||
|
直流制动 |
直流制动频率：0.00Hz～最大频率 制动时间：0.0s～36.0s 制动动作电流值：0.0%～100.0% |
||
|
点动控制 |
点动频率范围：0.00Hz～50.00Hz。 点动加减速时间：0.0s～6500.0s。 |
||
|
简易 PLC、多段 速运行 |
通过内置 PLC 或控制端子实现最多 16 段速运行 |
||
|
内置 PID |
可方便实现过程控制闭环控制系统 |
||
|
自动电压调整 (AVR) |
当电网电压变化时，能自动保持输出电压恒定 |
||
|
保护功能 |
过压过流失速 控制 |
对运行期间电流电压自动限制，防止频繁过流过压跳闸 |
|
|
快速限流功能 |
最大限度减小过流故障，保护变频器正常运行 |
||
|
转矩限定与控 制 |
“挖土机 ”特性，对运行期间转矩自动限制， 防止频繁过流跳闸；闭环矢量模式可实现转矩控制 |
||
端口配置
|
端口 |
配置 |
|
输入端子 |
标准： 5 个数字输入端子，其中 1 个支持最高 100kHz 的高速脉冲输入 2 个模拟量输入端子，1 个仅支持 0～10V 电压输入， 1 个支持 0～10V 电压输入或 0～20mA 电流输入 扩展能力： 5 个数字输入端子 1 个模拟量输入端子，支持-10V～+10V 电压输入，且支持 PT100/PT1000 |
|
输出端子 |
标准： 1 个高速脉冲输出端子(可选为开路集电极式)，支持 0～100kHz 的方波信号输出 1 个数字输出端子 1 个继电器输出端子 1 个模拟输出端子，支持 0～20mA 电流输出或 0～10V 电压输出 扩展能力： 1 个数字输出端子 1 个继电器输出端子 1 个模拟输出端子，支持 0～20mA 电流输出或 0～10V 电压输出 |
选配件一览表
|
名称 |
型号 |
功能 |
备注 |
|
内置制动单元 |
产品型号后带“B” |
三相从 0.75kW～18.5kW 内置制动单元为 标准配置 |
30kW～37kW 内置制 动单元可选 |
|
外置制动单元 |
RC9BK |
37kW 及以上外置制动单元 |
75kW 以上采用多台 并 联 |
|
I/O 扩展卡 1 |
IO1 |
可增加五个数字输入、一个模拟电压输入 A I3 为隔离模拟量，可接 PT100，PT1000； 一个继电器输出、一个数字输出、一个模 拟量输出，带 MODBUS 通讯口 |
适用于 3.7kW 及以上 机型 |
|
RS-485 通讯卡 |
RC9TX1 |
带隔离的 MODBUS 通讯适配卡 |
全系列机型可用 |
|
RS-485 通讯卡 |
RC9TX2 |
非隔离的 MODBUS 通讯适配卡 |
全系列机型可用 |
|
旋转变压器编码器卡 |
RC9XBPG |
适用于旋转变压器编码器，激励频率 10kHz，DB9 接口 |
全系列机型可用 |
|

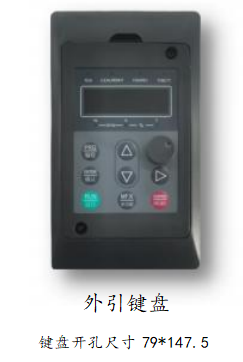

外引 LED 操作面板 |
RC9 外延面板 |
外引 LED 显示和操作键盘 |
RC-9 系列通用 RJ45 接口 |
|
延长电缆 |
RC9 延长电缆 |
标准 8 芯网线 |
标准配置 2 米 |
|
多功能编码器卡 |
RC9PGMD |
可以兼容差分输入、集电极输入、推挽输 入，同时也支持差分输出、集电极输出， 因此可以满足目前常见编码器、上位机 A/B 相输入多种接 口形式。 |
全系列机型可用 |
外形尺寸
|
序 号 |
机壳 |
变频器型号 |
额定功率(KW) |
额定电流(A) |
外形尺寸(mm) |
安装孔位 (mm) |
安装 孔径 (mm) |
||||
|
H |
H1 |
W |
D |
A |
B |
d |
|||||
|
1 |
塑壳 1 |
RC-9-T1.5GB |
1.5 |
3.8 |
186 |
|
125 |
164 |
113 |
172 |
5 |
|
2 |
塑壳 1 |
RC-9-T2.2GB |
2.2 |
5.1 |
186 |
|
125 |
164 |
113 |
172 |
5 |
|
3 |
塑壳 2 |
RC-9-T3.7GB |
3.7 |
9 |
248 |
|
160 |
183 |
148 |
236 |
5 |
|
4 |
塑壳 2 |
RC-9-T5.5GB |
5.5 |
13 |
248 |
|
160 |
183 |
148 |
236 |
5 |
|
5 |
塑壳 2 |
RC-9-T7.5GB |
7.5 |
17 |
248 |
|
160 |
183 |
148 |
236 |
5 |
|
6 |
塑壳 3 |
RC-9-T11GB |
11 |
25 |
322 |
|
208 |
192 |
190 |
305 |
6 |
|
7 |
塑壳 3 |
RC-9-T15GB |
15 |
32 |
322 |
|
208 |
192 |
190 |
305 |
6 |
|
8 |
塑壳 3 |
RC-9-T18.5GB |
18.5 |
37 |
322 |
|
208 |
192 |
190 |
305 |
6 |
|
9 |
塑壳 3 |
RC-9-T22GB |
22 |
45 |
322 |
|
208 |
192 |
190 |
305 |
6 |
|
10 |
钣金壳 1 |
RC-9-T22G |
22 |
45 |
432 |
463 |
285 |
228 |
235 |
447 |
6.5 |
|
11 |
钣金壳 1 |
RC-9-T30G |
30 |
60 |
432 |
463 |
285 |
228 |
235 |
447 |
6.5 |
|
12 |
钣金壳 1 |
RC-9-T37G |
37 |
75 |
432 |
463 |
285 |
228 |
235 |
447 |
6.5 |
|
13 |
钣金壳 2 |
RC-9-T45G |
45 |
91 |
549 |
600 |
385 |
265 |
260 |
580 |
10 |
|
14 |
钣金壳 2 |
RC-9-T55G |
55 |
112 |
549 |
600 |
385 |
265 |
260 |
580 |
10 |
|
15 |
钣金壳 2 |
RC-9-T75G |
75 |
150 |
549 |
600 |
385 |
265 |
260 |
580 |
10 |
|
16 |
钣金壳 3 |
RC-9-T90G |
90 |
176 |
660 |
700 |
473 |
307 |
343 |
678 |
10 |
|
17 |
钣金壳 3 |
RC-9-T110G |
110 |
210 |
660 |
700 |
473 |
307 |
343 |
678 |
10 |
|
18 |
钣金壳 4 |
RC-9-T132G |
132 |
253 |
880 |
930 |
579 |
380 |
449 |
903 |
10 |
|
19 |
钣金壳 4 |
RC-9-T160G |
160 |
304 |
880 |
930 |
579 |
380 |
449 |
903 |
10 |
|
20 |
钣金壳 4 |
RC-9-T200G |
200 |
377 |
880 |
930 |
579 |
380 |
449 |
903 |
10 |
|
21 |
钣金壳 4 |
RC-9-T220G |
200 |
377 |
880 |
930 |
579 |
380 |
449 |
903 |
10 |
|
22 |
钣金壳 5 |
RC-9-T220G |
220 |
426 |
983 |
1060 |
650 |
377 |
420 |
1030 |
12 |
|
23 |
钣金壳 5 |
RC-9-T250G |
250 |
465 |
983 |
1060 |
650 |
377 |
420 |
1030 |
12 |
|
24 |
钣金壳 5 |
RC-9-T285G |
285 |
520 |
983 |
1060 |
650 |
377 |
420 |
1030 |
12 |
|
25 |
钣金壳 5 |
RC-9-T315G |
315 |
585 |
983 |
1060 |
650 |
377 |
420 |
1030 |
12 |
|
26 |
钣金壳 6 |
RC-9-T315G |
315 |
585 |
1203 |
1358 |
800 |
400 |
520 |
1300 |
16 |
|
27 |
钣金壳 6 |
RC-9-T355G |
355 |
650 |
1203 |
1358 |
800 |
400 |
520 |
1300 |
16 |
|
28 |
钣金壳 6 |
RC-9-T400G |
400 |
725 |
1203 |
1358 |
800 |
400 |
520 |
1300 |
16 |
|
29 |
钣金壳 6 |
RC-9-T450G |
450 |
820 |
1203 |
1358 |
800 |
400 |
520 |
1300 |
16 |
|
30 |
钣金壳 6 |
RC-9-T500G |
500 |
880 |
1203 |
1358 |
800 |
400 |
520 |
1300 |
16 |
|
31 |
钣金壳 6 |
RC-9-T560G |
560 |
985 |
1203 |
1358 |
800 |
400 |
520 |
1300 |
16 |
|
32 |
钣金壳 6 |
RC-9-T630G |
630 |
1080 |
1203 |
1358 |
800 |
400 |
520 |
1300 |
16 |
