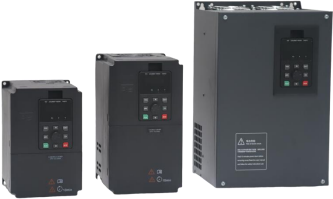

RC-10系列变频器
产品详情
|
序 号 |
机壳 |
变频器型号 |
额定 功率 (KW) |
额定 电流 (A) |
外形尺寸(mm) |
安装孔位(mm) |
安装 孔径 (mm) |
||||
|
H |
H1 |
W |
D |
A |
B |
d |
|||||
|
1 |
塑料壳 1 |
RC-10-T1.5GB |
1.5 |
3.8 |
200 |
|
130 |
158 |
120 |
190 |
5 |
|
2 |
塑料壳 1 |
RC-10-T2.2GB |
2.2 |
5.1 |
200 |
|
130 |
158 |
120 |
190 |
5 |
|
3 |
塑料壳 1 |
RC-10-T3.7GB |
3.7 |
9 |
200 |
|
130 |
158 |
120 |
190 |
5 |
|
4 |
塑料壳 1 |
RC-10-T5.5GB |
5.5 |
13 |
200 |
|
130 |
158 |
120 |
190 |
5 |
|
5 |
塑料壳 2 |
RC-10-T7.5GB |
7.5 |
17 |
250 |
|
140 |
175 |
127 |
238 |
6 |
|
6 |
塑料壳 2 |
RC-10-T11GB |
11 |
25 |
250 |
|
140 |
175 |
127 |
238 |
6 |
|
7 |
钣金壳 1 |
RC-10-T15GB |
15 |
32 |
330 |
360 |
220 |
198 |
185 |
350 |
6 |
|
8 |
钣金壳 1 |
RC-10-T18.5GB |
18.5 |
37 |
330 |
360 |
220 |
198 |
185 |
350 |
6 |
|
9 |
钣金壳 1 |
RC-10-T22GB |
22 |
45 |
330 |
360 |
220 |
198 |
185 |
350 |
6 |
|
10 |
钣金壳 2 |
RC-10-T30GB |
30 |
60 |
375 |
400 |
250 |
215 |
160 |
386 |
6 |
|
11 |
钣金壳 2 |
RC-10-T37GB |
37 |
75 |
375 |
400 |
250 |
215 |
160 |
386 |
6 |
|
12 |
钣金壳 3 |
RC-10-T45G(B) |
45 |
91 |
523 |
540 |
300 |
280 |
246 |
520 |
8 |
|
13 |
钣金壳 3 |
RC-10-T55G(B) |
55 |
112 |
523 |
540 |
300 |
280 |
246 |
520 |
8 |
|
14 |
钣金壳 4 |
RC-10-T75G(B) |
75 |
150 |
535 |
575 |
340 |
265 |
249 |
555 |
8 |
|
15 |
钣金壳 5 |
RC-10-T90G |
90 |
176 |
|
658 |
330 |
295 |
240 |
640 |
8 |
|
16 |
钣金壳 5 |
RC-10-T110G |
110 |
210 |
|
658 |
330 |
295 |
240 |
640 |
8 |
|
17 |
钣金壳 6 |
RC-10-T132G |
132 |
253 |
|
690 |
420 |
320 |
320 |
669 |
9 |
|
18 |
钣金壳 6 |
RC-10-T160G |
160 |
304 |
|
690 |
420 |
320 |
320 |
669 |
9 |
控制端子说明
|
类别 |
端子符号 |
名称 |
端子功能说明 |
|
电源 |
+10V-GND |
+10V电源 |
向外提供 +10V 电源，最大输出电流： 10mA 一般用作外接电位器工作电源，电位器阻值范围：1kΩ~ 5kΩ |
|
|
+24V-COM |
+24V电源 |
向外提供+24V 电源，一般用作数字输入输出端子工作电源 和外接传感器电源 最大输出电流：200mA |
|
|
OP |
外部电源输入端 子 |
出厂默认与＋24V 连接 当利用外部信号驱动DI1～DI5 时，OP需与外部电源连接，且 与＋ 24V 电源端子断开 |
|
模 拟 输 入 |
A I1-GND |
模拟量输入端子1 |
1、 输入电压范围： DC 0V～10V 2、 输入阻抗： 22kΩ |
|
|
A I2-GND |
模拟量输入端子2 |
1、输入范围： DC 0～10V/0～20mA 2、由 J8 跳线选择 A I2 是电压或者电流输入 |
|
数 字 输 入 |
DI1-OP |
数字输入 1 |
1、 光藕隔离，兼容双极性输入 2、 输入阻抗：2.4kΩ 3、电平输入时电压范围：9V～30V |
|
|
DI2-OP |
数字输入 2 |
|
|
|
DI3-OP |
数字输入 3 |
|
|
|
DI4-OP |
数字输入 4 |
|
|
|
DI6-OP |
数字输入 6 |
|
|
|
DI7-OP |
数字输入 7 |
|
|
|
DI5-OP |
高速脉冲输入端 子 |
除有 DI1～DI4 的特点外，还可作为高速脉冲输入通道。 最高输入频率：100kHz |
|
模拟输出 |
AO1-GND |
模拟输出 1 |
AO1 由 J5 跳线选择，AO2 由 J6 跳线选择决定电压或电流输 出。 输出电压范围：0V～10V 输出电流范围：0mA～20mA |
|
|
AO2-GND |
模拟输出 2 |
|
|
数字输出 |
FM- CME |
高速脉冲输出 |
光藕隔离，双极性开路集电极输出 输出电压范围：0V～24V 输出电流范围：0mA～50mA 受功能码 F5-00“FM 端子输出方式选择”约束 当作为高速脉冲输出，最高频率到 100kHz； |
|
继电器输出 |
T/A-T/B |
常闭端子 |
触点驱动能力：250Vac，3A，COSØ=0.4 30Vdc，1A |
|
|
T/A-T/C |
常开端子 |
|
|
通讯 |
A-B-GND |
485通讯 |
终端电阻由J15跳线选择 |

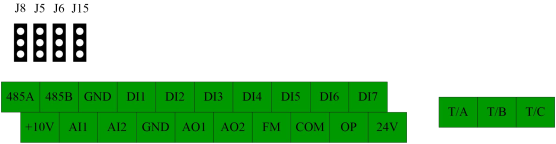

控制回路端子布置图
