产品详情

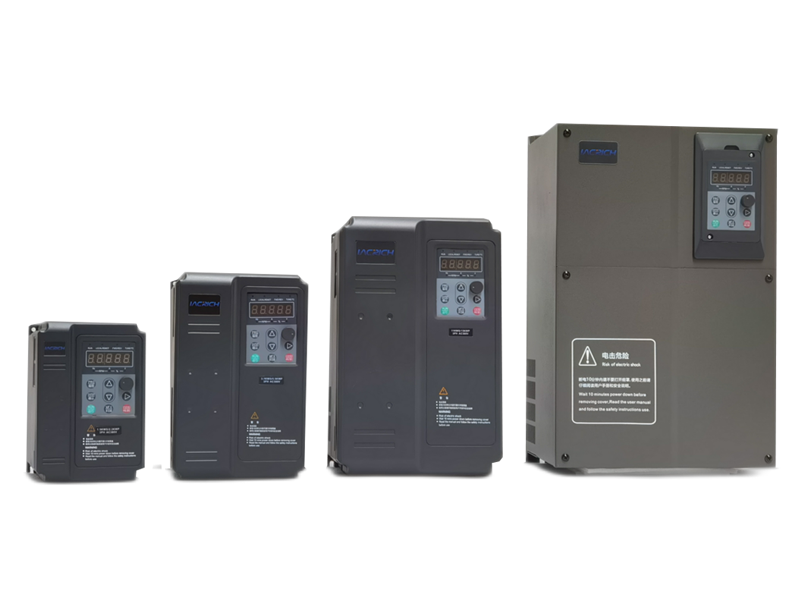

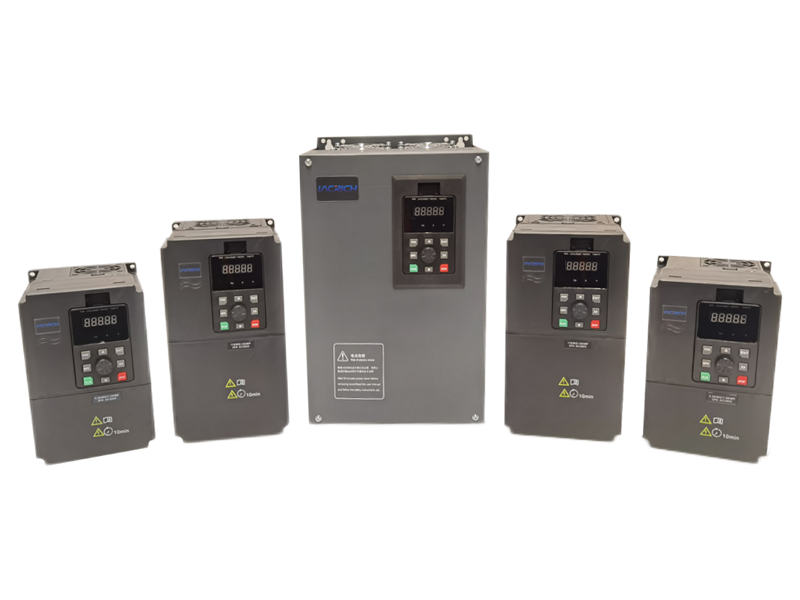

YC-1 产品是为满足不同客户的需求，新开发的一款经济型变频器，构造简单，体积小，便于安装。该列采用V/F 控制和环矢量控制，大矩输出，过载能力强，性能优越，环境适应性好。具备瞬停不停和快速限流的功能，能减少变频器频繁出现故障报警的概率，保护功能完备，具有输出缺相保护、过流/过压过载/过热保护等功能。
控制回路端子布置图
控制端子功能
|
类别 |
端子标号 |
名称 |
端子功能说明 |
|
通讯 |
485A |
RS485 通讯接口 |
RS485 差分信号正端 |
|
|
485B |
|
RS485 差分信号负端 |
|
模拟输入 |
A I |
模拟输入端子 |
接收模拟电压/电流量输入 |
|
模拟输出 |
AO |
模拟输出端子 |
提供模拟电压/电流量输出 |
|
数字输入 |
DI1 |
数字输入端子 1 |
普通数字输入 |
|
|
DI2 |
数字输入端子 2 |
普通数字输入 |
|
|
DI3 |
数字输入端子 3 |
普通数字输入 |
|
|
DI4 |
数字输入端子 4 |
普通数字输入 |
|
|
DI5 |
数字输入端子 5 |
普通数字输入/高频脉冲输入 |
|
数字输出 |
DO |
数字输出端子 |
普通数字输出/高频脉冲输出 |
|
电源 |
10V |
外接+10V 电源 |
提供+10V 电源 |
|
|
GND |
外接+10V 电源地 |
|
|
|
24V |
外接+24V 电源 |
提供+24V 电源 |
|
|
COM |
外接+24V 电源地 |
|
|
继电器输出 |
RA/RB |
继电器输出 |
常闭端子 |
|
|
RA/RC |
|
常开端子 |
跳线功能
|
端子位码 |
名称 |
条线图 |
功能 |
出厂设定 |
|
J13 |
A I1 |
|
1--2: 为电压输入（0～10V） 2--3: 为电流输入（0～20mA） |
0～10V |
|
J10 |
AO1 |
|
1--2: 为电压输出（0～10V） 2--3: 为电流输出（0～20mA） |
0～10V |
|
J12 |
PW |
|
1--2: 为源型接线方式 2--3: 为漏型接线方式 |
源型接线 |
|
J11 |
CME |
|
双极性开路集电极输出： 输出电压范围：0V～24V； 输出电流范围：0mA～50mA； 注意：数字输出地 CME 与数字输入地 COM 是内 部隔离的，默认内部通过 J11 连接,当 DO 想用 外部电源驱动时，必须断开 J11。 |
连接 COM |
YC-1 外形尺寸
|
序 号 |
机壳 |
变频器型号 |
额定 功率 (KW) |
额定 电流 (A) |
外形尺寸(mm) |
安装孔位(mm) |
安装 孔径 (mm) |
||||
|
H |
H1 |
W |
D |
A |
B |
d |
|||||
|
1 |
塑料壳 1 |
YC-1S2/0.75GB |
0.75 |
|
170 |
|
90 |
136 |
79 |
158 |
5 |
|
2 |
塑料壳 1 |
YC-1S2/1.5GB |
1.5 |
|
170 |
|
90 |
136 |
79 |
158 |
5 |
|
3 |
塑料壳 1 |
YC-1T4/0.75GB |
0.75 |
2.1 |
170 |
|
90 |
136 |
79 |
158 |
5 |
|
4 |
塑料壳 1 |
YC-1T4/1.5GB |
1.5 |
3.8 |
170 |
|
90 |
136 |
79 |
158 |
5 |
|
5 |
塑料壳 1 |
YC-1T4/2.2GB |
2.2 |
5.1 |
170 |
|
90 |
136 |
79 |
158 |
5 |
|
6 |
塑料壳 2 |
YC-1T4/3.7GB |
3.7 |
9 |
200 |
|
102 |
158 |
90 |
190 |
5 |
|
7 |
塑料壳 2 |
YC-1T4/5.5GB |
5.5 |
13 |
200 |
|
102 |
158 |
90 |
190 |
5 |
|
8 |
塑料壳 3 |
YC-1T4/7.5GB |
7.5 |
17 |
240 |
|
125 |
166 |
109 |
227 |
5.5 |
面板安装尺寸
YC-1系列变频器
